RM Stator tändspole (stator) för Kawasaki KX 125 (1987–1988) och Yamaha YZ 125 (1990–1991)
SKU#: RM00009

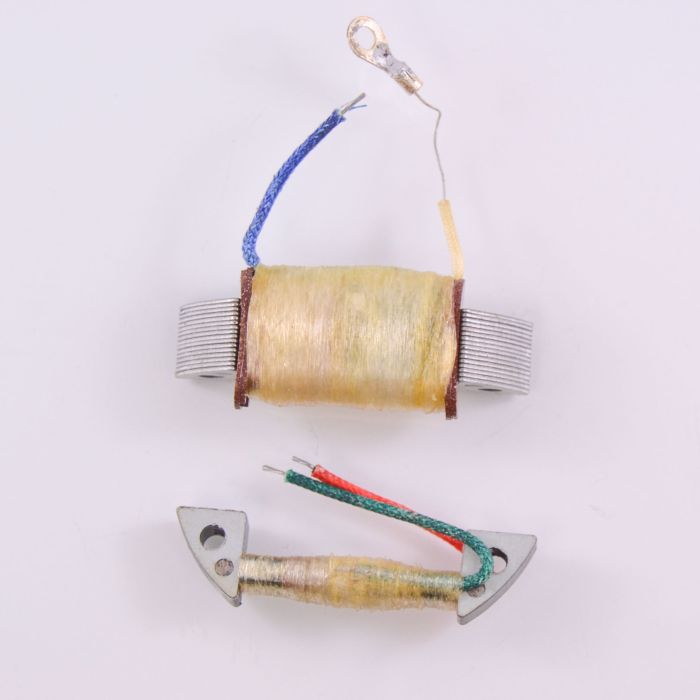

Helt ny tändspole
- Vi erbjuder en helt ny tändspole för att reparera din stator.
- Ofta otillgänglig från OEM-tillverkaren
- Fungerar med alla andra OEM-delar
- Alla levererade produkter testas
*Alla bilder på varan är korrekta; Om du är osäker, tveka inte att jämföra vår produkt med din originaldel.
Specifikationer
Avstånd mellan fixeringshål: 147 mm
Liten spole: Grön till röd = 5 ohm +/-20%
Stor spole: Blå till jord = 371 ohm +/20%
Utbytesartikelnummer
- 3SR-85510-10-00
- 3SR-85560-10-00
- 21003-1167
- 21003-1175
Installation
Läs dessa instruktioner noggrant innan du börjar
Steg 1: Ta bort tändningslocket av. Är ersättningsdelarna likadana?
Jämför ersättningsdelen med originalet.
Ersättningsdelen ska matcha, inklusive monteringshålens placering. Om inte: Dubbelkolla applikationslistan med din cykel.
Steg 2: Notera trådfärgerna på de ursprungliga statorkablarna och koppla bort dem från kabelhärvan. Steg 3: Ta bort svänghjulet med ett lämpligt avdragarverktyg.
Steg 4: Ta bort bottenplattan med originalspolen.
Steg 5: Ta bort skruvarna som håller fast spolen och ta bort spolen.
Steg 6: Klipp av originalkabeln nära originalspolen. Titta noga på hur kabeln är ansluten till spolen.
Anslutningar: Anslut den gamla kabeln till den nya spolen. Använd en lödkolv och lödtenn med hartskärna. (den typ som används i elektriska applikationer
Steg 7: Montera spolen på bottenplattan, montera skruvarna med låsmedel på gängorna och DRA DÅ SKRUVARNA ORDENTLIGT!
Steg 8: Montera tillbaka statorns bottenplatta. Se till att kablarna INTE KAN RÖRA SVÄNGHJULET! (särskilt på insidan av svänghjulet)
Steg 9: Montera tillbaka svänghjulet. Dra åt bulten till angivet vridmoment.
Steg 10: Montera tändkåpan.
FELSÖKNING:
Motorn startar inte: Ibland är kablarna till källspolen omvända. Byt anslutningar, löd fast kablarna igen och motorn bör starta. Om motorn fortfarande inte startar, och innan du ringer teknisk support, utför några grundläggande tester:
1) Kontrollera anslutningarna igen. Se till att du löder fast anslutningarna noggrant. Att tvinna ihop kablar eller tejpa kablar kommer att orsaka att motorn inte fungerar.
2) Kontrollera att motorn har gnista.
3) Finns det färskt bränsle i bensintanken?
Om du fortfarande inte kan få motorn att starta, ha all testinformation redo för en tekniker innan du ringer.
Varning:
Risk för elektrisk stöt. Koppla bort batteriet före service.
Se till att installationen utförs korrekt av en kvalificerad tekniker för att undvika funktionsfel.
SKU | RM00009 |
---|---|
Tillverkare | RM Stator |
