RM Stator tändspole (stator) för Kawasaki KX 125 / 250 (1992–1997) och Yamaha YZ 125 (1992–1995) – OEM-nr: 4DB-85510-00-00, 21003-1237

SKU#: RM00034

Beställningsvara 6-12 dagar
1 299,00 kr

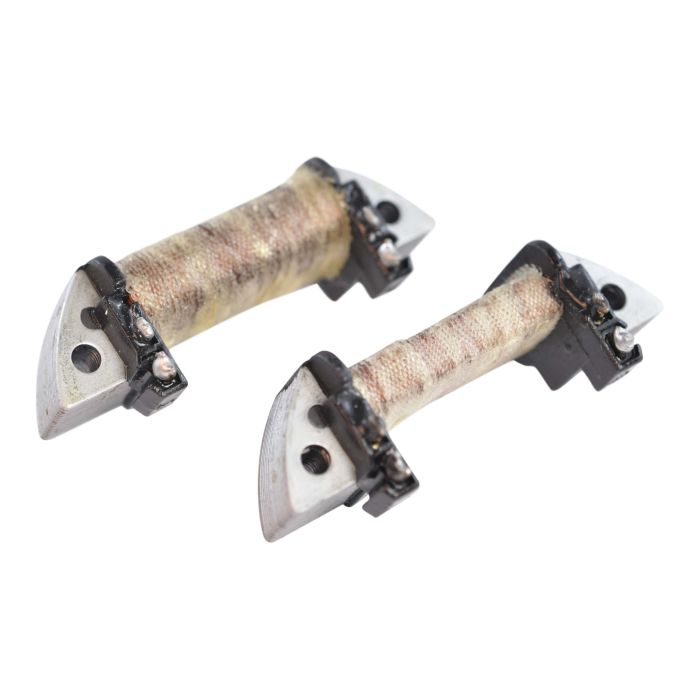

Helt ny tändspole

  • Vi erbjuder en helt ny tändspole för att du ska kunna reparera din stator.
  • .
  • Ofta inte tillgänglig från OEM-tillverkaren
  • Fungerar med alla andra OEM-delar
  • Alla levererade produkter testas

*Alla bilder på varan är korrekta; tveka inte att jämföra vår vara med din originaldel om du är osäker.

Specifikationer

Stor spole: Mellan varje ben = 323 ohm +/-20%
Liten spole: Mellan varje ben = 20 ohm +/-20%

Utbytesdel Nº

  • 21003-1311
  • 4DB-85510-00-00
  • 4JY-85510-00-00
  • 4EX-85510-00-00
  • 21003-1236
  • 21003-1281
  • 21003-1293
  • 21003-1259< /li>
  • 21003-1264
  • 21003-1282
  • 21003-1266
  • 21003-1260
  • 21003-1294
  • 21003-1237

Installation

Instruktioner för KawasakiI 1992-1997 KX125, 1992-1997 KX250

  1. Ta bort tändkåpan.
  2. Observera trådfärgerna på de ursprungliga statorkablarna och koppla bort dem från kabelhärvan.
  3. Ta bort svänghjulet med ett lämpligt avdragarverktyg.
  4. Ta bort bottenplattan med den ursprungliga statorn.
  5. Ta bort skruvarna som håller fast tändspolarna och ta bort spolarna.
  6. Klipp av originalkablarna nära de ursprungliga spolarna. Titta noga på hur kablarna är anslutna till spolen.
  7. Anslutningar:
    Den stora spolen ansluts till den svarta/röda och den röda kabeln.
    Den lilla spolen ansluts till den stora spolens röda kabel och den andra sidan till den vita kabeln.
    Anslut kablarna på samma sida av spolarna som i originalinstallationen.
  8. Anslut de gamla kablarna till de nya spolarna. Placera kablarna på exakt samma plats som på originalet. Se till att du har bra anslutningar här.
  9. Montera spolarna på bottenplattan, montera skruvarna med låsmedel på gängorna och DRA SKRUVARNA ORDENTLIGT!
  10.
  11. Sätt tillbaka statorns bottenplatta. Se till att kablarna INTE KAN RÖRA SVÄNGHJULET! (särskilt på insidan av.



Instruktioner för Yamaha YZ125 1992

  1. Ta bort tändkåpan.
  2. Observera trådfärgerna på de ursprungliga statorkablarna och koppla bort dem från kabelhärvan.
  3. Ta bort svänghjulet med ett lämpligt avdragarverktyg.
  4. Ta bort bottenplattan med den ursprungliga statorn.
  5. Ta bort skruvarna som håller fast tändspolarna och ta bort spolarna.
  6. Klipp av originalkablarna nära originalspolarna. Titta noga på hur kablarna är anslutna till spolen.
  7. ANSLUTNINGAR:
    Den stora spolen ansluts till den bruna kabeln, anslut den andra sidan till den röda kabeln.
    Den lilla spolen ansluts till den svarta kabeln (=jord), anslut den andra sidan till den vita kabeln.
  8. Anslut de gamla kablarna upp till de nya spolarna. Placera kablarna på exakt samma plats som på originalet.
  9. Se till att du har bra anslutningar här.
  10. Montera spolarna på bottenplattan, montera skruvarna med låsmedel på gängorna och DRA ÅT SKRUVARNA ORDENTLIGT!
  11. Sätt tillbaka statorns bottenplatta. Se till att kablarna INTE KAN RÖRA SVÄNGHJULET! (särskilt på insidan av svänghjulet)
  12. Sätt tillbaka svänghjulet. Dra åt bulten till angivet vridmoment.
  13. Anslut kablarna till kabelhärvan på cykeln. Sätt tillbaka tändningslocket.
  14. Anslut kablarna till kabelhärvan på cykeln.
  15. Fyll tändningslocket

Varning:

Risk för elektrisk stöt. Koppla bort batteriet före service.
Säkerställ korrekt installation av en kvalificerad tekniker för att undvika funktionsfel.

Mer information
SKU RM00034
Tillverkare RM Stator
