RM Stator belysningsspole (stator) för Yamaha YFS 200 Blaster 1988–2006 – OEM ersättningsnr: 2XJ-81313-M0-00 | YFS200

SKU#: RM00038

Beställningsvara 6-12 dagar
539,00 kr

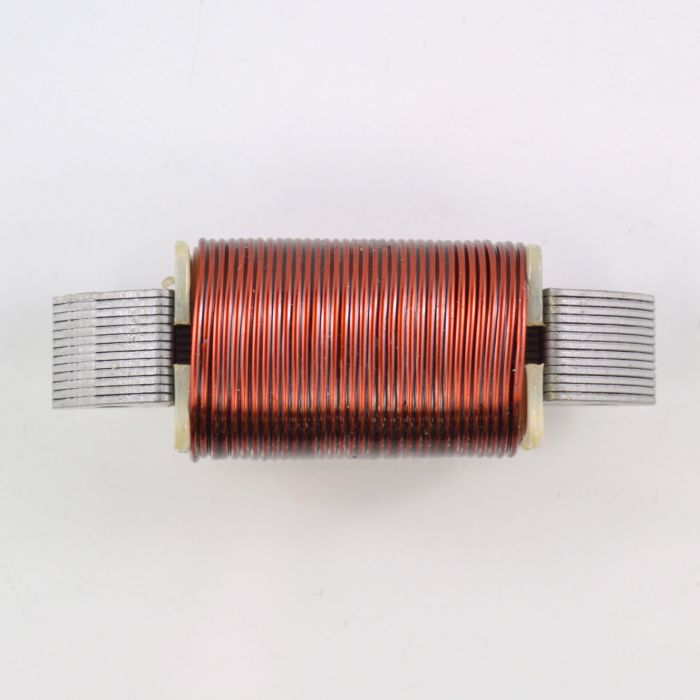

Helt ny blixtspole

  • Vi erbjuder en helt ny blixtspole för att reparera din stator.
  • Ofta otillgänglig från OEM-tillverkaren
  • Lamineringsmaterial av högsta kvalitet
  • Kopparlindningar av högsta kvalitet, motståndskraftiga mot 200 grader Celsius
  • Fungerar med alla andra OEM-delar
  • Alla levererade produkter testas

*Alla bilder på varorna är korrekta; Om du är osäker, tveka inte att jämföra vår produkt med din originaldel.

Specifikationer

Mått:
Höjd: 25 mm
Längd: 70 mm
Bredd: 22 mm
Fästhål centrum till centrum: 55 mm

Utbytesdelnummer

2XJ-81313-M0-00

Installation

Läs dessa instruktioner noggrant innan du börjar:

Steg 1: Ta bort tändkåpan. Är reservdelarna likadana? Jämför reservdelen med originalet. Reservdelen ska matcha, inklusive monteringshålens placering. Om inte: Dubbelkolla applikationslistan med din cykel.
Steg 2: Notera trådfärgerna på de ursprungliga statorkablarna och koppla bort dem från kabelhärvan.
Steg 3: Ta bort svänghjulet med ett lämpligt avdragarverktyg.
Steg 4: Ta bort bottenplattan med originalspolen.
Steg 5: Ta bort skruvarna som håller fast spolen och ta bort spolen.
Steg 6: Klipp av originalkabeln nära originalspolen. Titta noga på hur kabeln är ansluten till spolen. Anslutningar: Anslut den gamla kabeln till den nya spolen. Använd en lödkolv och lödtenn med hartskärna. (den typ som används i elektriska applikationer
Steg 7: Montera spolen på bottenplattan, montera skruvarna med låsmedel på gängorna och DRA ÅT SKRUVARNA ORDENTLIGT!Steg 8: Montera tillbaka statorns bottenplatta. Se till att kablarna INTE KAN RÖRA SVÄNGHJULET! (särskilt på insidan av svänghjulet)
Steg 9: Montera tillbaka svänghjulet. Dra åt bulten till angivet vridmoment.
Steg 10: Montera tändkåpan.

FELSÖKNING:

Motorn startar inte: Ibland är kablarna till källspolen omvända. Byt anslutningar, löd ihop kablarna igen och motorn bör starta. Om motorn fortfarande inte startar, utför några grundläggande tester innan du ringer teknisk support:

  • Kontrollera anslutningarna igen. Se till att du löder ihop anslutningarna noggrant. Att tvinna ihop kablarna eller tejpa ihop kablar orsakar motorfel funktionsduglighet.
  • Kontrollera motorn för gnista.
  • Finns det färskt bränsle i bensintanken?

Om du fortfarande inte kan få motorn att starta, ha all testinformation redo för en tekniker innan du ringer oss?



Varning:

Risk för elektrisk stöt. Koppla bort batteriet före service.
Se till att installationen utförs korrekt av en kvalificerad tekniker för att undvika funktionsfel.

Mer information
SKU RM00038
Tillverkare RM Stator
