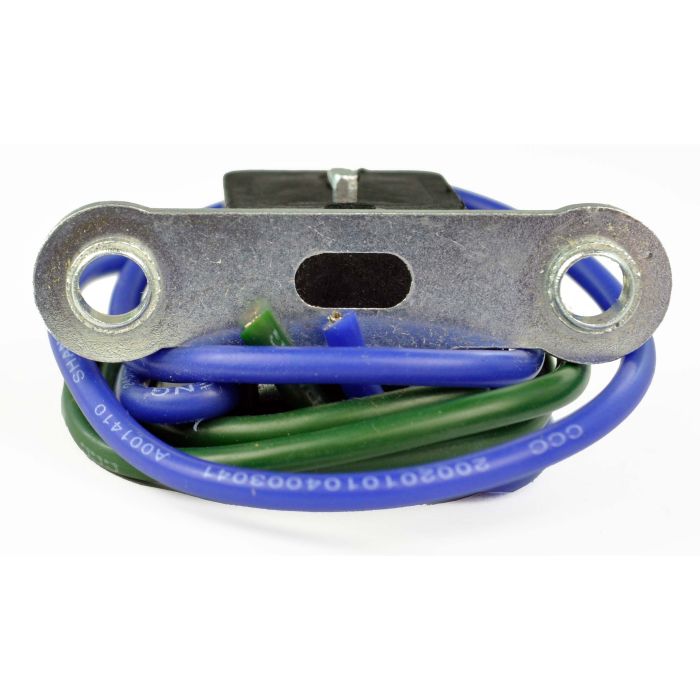

RM Stator Pickup-pulsarspole 200 ohm för Honda TRX 680 Rincon 2006–2014

Helt ny pickup-spole 200 ohm

• Vi erbjuder en helt ny pickup-/pulseringsspole för att reparera din stator.
• Ofta otillgänglig från OEM-tillverkaren
• Alla levererade produkter testas

Alla artikelbilder är korrekta; Om du är osäker, tveka inte att jämföra vår produkt med din originaldel.

Specifikationer

Mått:
Höjd: 18 mm
Längd: 25 mm
Bredd: 22 mm

Fästets mitt till mitt: 35 mm

Trådlängd: 325

Övriga specifikationer:
Antal trådar: 2
Antal stift: 2

Tråd-till-tråd-motstånd: Blå till grön = 200 ohm +/-20%

Utbytesdel Nr.

• 31120-HN8-A60
• 31120-HN8-A61
• 31120-HN8-A62

Installation

Om du inte följer dessa instruktioner kan det leda till att delen eller andra komponenter på ditt fordon skadas.

• Svetsa fast kablarna i ditt OEM-kablage med hjälp av en liten lödkolv.
• Isolera dina lödtrådar med krympslang.
• Innan du försöker starta ditt fordon är det nödvändigt att justera luftgapet för vissa modeller.
• Vrid svänghjulet för hand så att den upphöjda noden är i linje med pulsarspolen och justera så nära som möjligt, men inte mindre än 0,010’’.
• Om det inte finns någon gnista eller om det är en oregelbunden gnista, byt kablar vid kontakten.

Varning:

Risk för elektrisk stöt. Koppla bort batteriet före service.
Se till att installationen utförs korrekt av en kvalificerad tekniker för att undvika fel.
