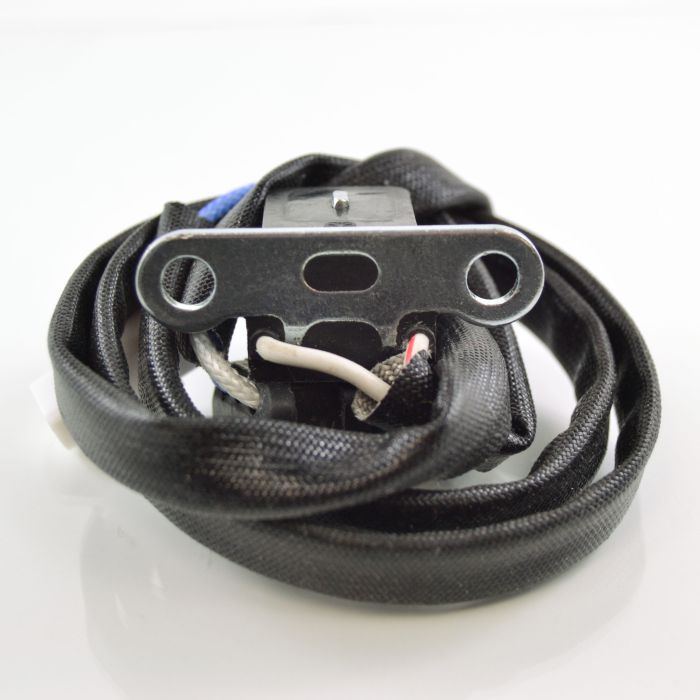

RM Stator Pickup-pulsarspole för Arctic Cat 650 4x4 Auto / V-Twin 2004–2006

Helt ny pickup-spole 125 ohm

• Vi erbjuder en helt ny pickup-/pulseringsspole för att reparera din stator.
• Ofta otillgänglig från OEM-tillverkaren
• Alla levererade produkter testas

Alla artikelbilder är korrekta; Om du är osäker, tveka inte att jämföra vår produkt med din originaldel.

Specifikationer

Mått:
Höjd: 19 mm
Längd: 25 mm
Bredd: 22 mm
Fästets mitt till mitt: 35 mm
Trådlängd från koppling till genomföring: 140 mm
Trådlängd från genomföring till kontakt: 660 mm

Tråd-till-tråd-motstånd:
Blå till vit = 125 ohm +/-20 %

Utbytesartikelnummer

• 3201-243

Installation

Om du inte följer dessa instruktioner kan det leda till att delen eller andra komponenter på din skadas. fordon.

• Svetsa fast kablarna i ditt originalkablage med en liten lödkolv.
• Isolera lödningarna med krympslang.
• Innan du försöker starta ditt fordon är det nödvändigt att justera luftgapet för vissa modeller.
• Vrid svänghjulet för hand så att den upphöjda noden är i linje med pulsspolen och justera så nära som möjligt, men inte mindre än 0,010’’.
• Om det inte finns någon gnista eller om det är en oregelbunden gnista, byt kablarna vid kontakten.

Varning:

Risk för elektrisk stöt. Koppla bort batteriet före service.
Säkerställ att installationen utförs korrekt av en kvalificerad tekniker för att undvika funktionsfel.
