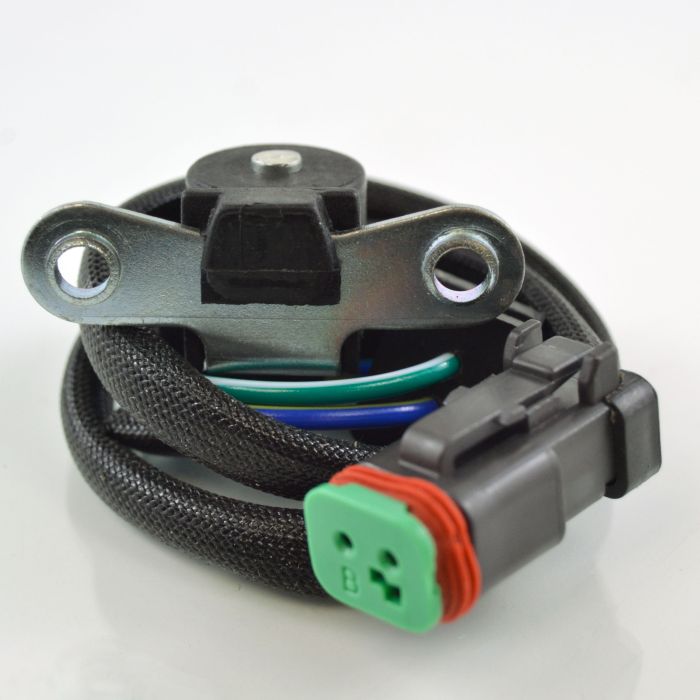

RM Stator Pickup-pulsarspole för Can-Am DS 650 Baja / Baja X 2000–2007

Helt ny pickup-spole

• Vi erbjuder en helt ny pickup-/pulseringsspole för att reparera din stator.
• Ofta otillgänglig från OEM-tillverkaren
• Alla levererade produkter testas

Alla artikelbilder är korrekta; Om du är osäker, tveka inte att jämföra vår produkt med din originaldel.

Specifikationer

Mått:
Höjd: 22 mm
Längd: 25 mm
Bredd: 23 mm
Fästets mitt till mitt: 35 mm
Trådlängd från pickup-spole till hylsa: 25 mm
Trådlängd från hylsa till kontakt: 400 mm

Övriga specifikationer:
Antal trådar: 2
Antal kontakter: 1
Antal stift: 2

Tråd-till-tråd-motstånd:
Grön/Vit till Blå/Gul = 295 ohm +/-20%

Utbytesdel Nr.

• 711265153
• 420265153
• 711265156

Installation

Om du inte följer dessa instruktioner kan det leda till att delen eller andra komponenter på ditt fordon skadas.

• Svetsa fast kablarna på ditt OEM-kablage med hjälp av en liten lödkolv.
• Isolera dina lödtrådar med krympslang.
• Innan du försöker starta ditt fordon är det nödvändigt att justera luftgapet för vissa modeller.
• Vrid svänghjulet för hand så att den upphöjda noden är i linje med pulsarspolen och justera så nära som möjligt, men inte mindre än 0,010 tum.
• Om ingen gnista eller oregelbunden gnista, byt kablar vid kontakten.

Varning:

Risk för elektrisk stöt. Koppla bort batteriet före service.
Se till att installationen utförs korrekt av en kvalificerad tekniker för att undvika fel.
