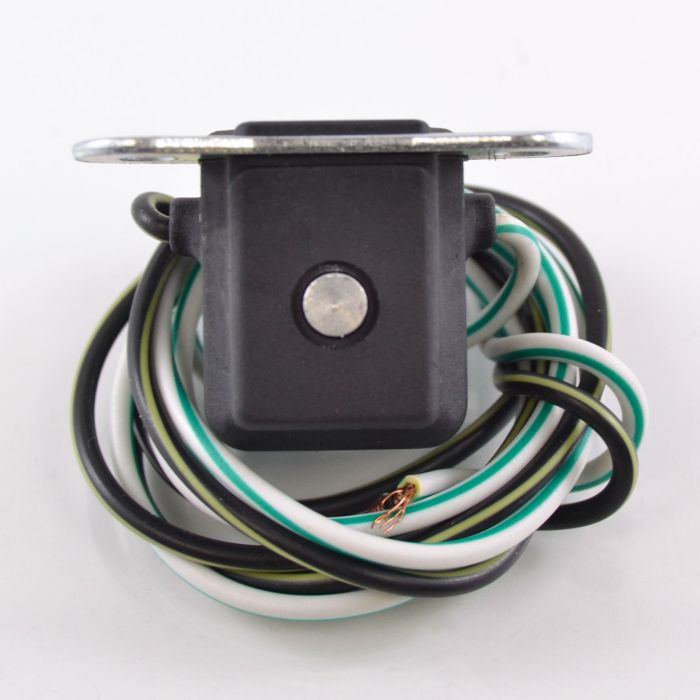

RM Stator Pickup-pulsarspole för Suzuki DR 100 / 125 / 200 | LT 230 / 250 S Quadsport | SP 100 / 125 / 200 1982–1990

Helt ny pickup-spole 100 ohm

• Vi erbjuder en helt ny pickup-/pulseringsspole för att reparera din stator.
• Ofta otillgänglig från OEM-tillverkaren
• Alla levererade produkter testas

Alla artikelbilder är korrekta; Om du är osäker, tveka inte att jämföra vår produkt med din originaldel.

Specifikationer

Mått:
Höjd: 18 mm
Längd: 26 mm
Bredd: 21 mm
Fästets mitt till mitt: 35 mm
Trådlängd: 750 mm

Övriga specifikationer:
Antal trådar: 2
Antal stift: 2

Tråd-till-tråd-motstånd:
Grön/vit till svart = 100 ohm +/-20%

Utbytesdel Nr.

• 32150-05210
• 32150-22A01
• 32150-22A00

Installation

Om du inte följer dessa instruktioner kan det leda till att delen eller andra komponenter på ditt fordon skadas.

• Svetsa fast kablarna i ditt originalkablage med hjälp av en liten lödkolv.
• Isolera lödningarna med krympslang.
• Innan du försöker starta ditt fordon är det nödvändigt att justera luftgapet för vissa modeller.
• Vrid svänghjulet för hand så att den upphöjda noden är i linje med pulsarspolen och justera så nära som möjligt, men inte mindre än 0,010’’.
• Om det inte finns någon gnista eller om det är en oregelbunden gnista, byt kablar vid kontakten.

Varning:

Risk för elektrisk stöt. Koppla bort batteriet före service.
Se till att installationen utförs korrekt av en kvalificerad tekniker för att undvika fel.
