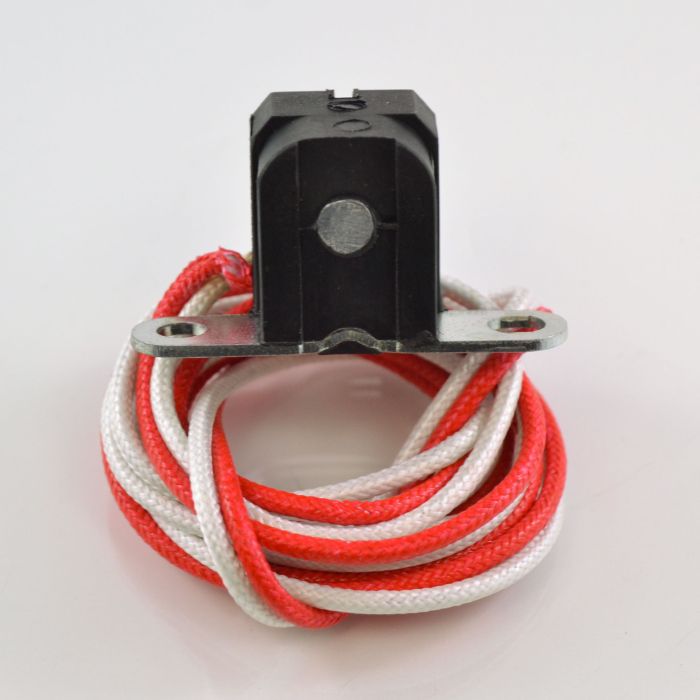

RM Stator Pickupspole / Pulsarspole för Yamaha YFM 550 / 700 Grizzly & YFM 700 Kodiak 2007–2024 | OEM Repl.# 3B4-81410-00-00

Helt ny pickup-spole 500 ohm

• Vi erbjuder en helt ny pickup-/pulseringsspole för att reparera din stator.
• Ofta otillgänglig från OEM-tillverkaren
• Alla levererade produkter testas

Alla bilder på varorna är korrekta; Om du är osäker, tveka inte att jämföra vår produkt med din originaldel.

Specifikationer

Mått:
Höjd: 19 mm
Längd: 23 mm
Bredd: 19 mm
Fästets centrum till centrum: 35 mm
Trådlängd: 800 mm

Övriga specifikationer:
Antal trådar: 2
Antal stift: 2

Tråd-till-tråd-motstånd:
Röd till vit = 500 ohm +/-20%

Utbytesdel Nr.

• 3B4-81410-00-00
• 28P-81410-00-00
• 28P-81410-01-00

Installation

Om du inte följer dessa instruktioner kan det leda till skador på delen eller andra komponenter på ditt fordon.

• Svetsa fast kablarna i ditt OEM-kablage med hjälp av en liten lödkolv.
• Isolera dina lödtrådar med krympslang.
• Innan du försöker starta ditt fordon är det nödvändigt att justera luftgapet för vissa modeller.
• Vrid svänghjulet för hand så att den upphöjda noden är i linje med pulsarspolen och justera så nära som möjligt, men inte mindre än 0,010’’.
• Om det inte finns någon gnista eller om det är en oregelbunden gnista, byt kablar vid kontakten.

Varning:

Risk för elektrisk stöt. Koppla bort batteriet före service.
Se till att installationen utförs korrekt av en kvalificerad tekniker för att undvika fel.
