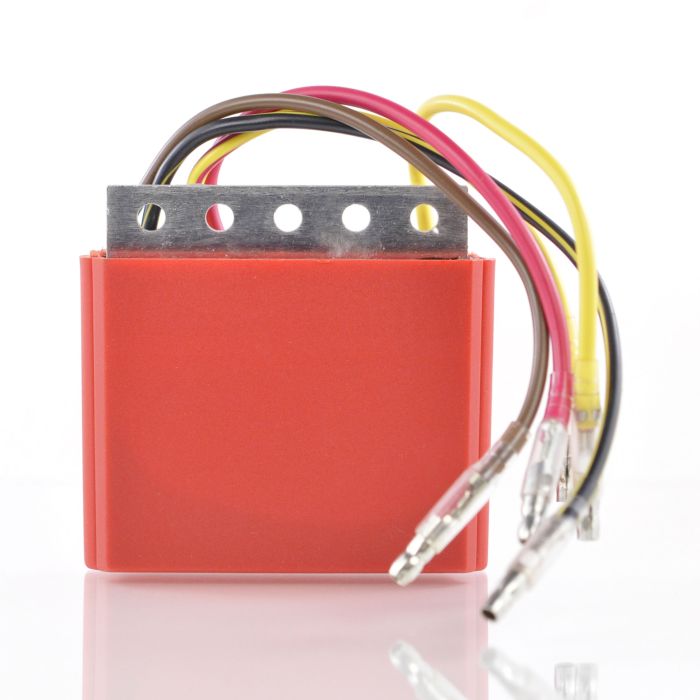

RM Stator spänningsregulator för Polaris Magnum 325 | Ranger 500 | Sportsman 400 | Xpedition 325 | Xplorer 400 1998–2004 | #4060191

Helt ny eftermarknadsspänningsregulatorlikriktare

• Direkt ersättning till din originalenhet.
• Plug-and-play, direktmontering, enkel installation.
• Ingen montering krävs
• Högre kvalitet på elektriska komponenter.
• Kvaliteten överträffar OEM-utrustningens
• Alla levererade produkter testas

OBS! Polaris-modeller kan ha en 3-trådig eller 5-trådig regulatorlikriktare. Kontrollera din nuvarande regulatorlikriktare innan du beställer. Om din regulator-likriktare har 3 trådar, beställ följande produkt: RM30T06.

Alla bilder på varan är korrekta, tveka inte att jämföra vår artikel med din originaldel om du är osäker.

Specifikationer

Mått:
Bredd: 73 mm
Längd: 76 mm
Höjd: 17 mm
Trådlängd: 110 mm och 155 mm

Övriga specifikationer:
Antal kontakter: 5
Antal stift: 5
Minsta laddningsspänning: 14,5 V +/- 0,5 V
Maximal laddningsström: 25 A - 35 A / 300 W - 500 W
Tillgångsspänning: < 15 V
Driftstemperatur: -20⁰ till 85⁰ 2205046
4060191
4010182

Installation

Innan du installerar din nya spänningsregulatorlikriktare;

• Kontrollera statorns växelströmsutgång.
• Byt ut eventuella brända eller korroderade kontakter på statorn och regulatorn/likriktaren.
• Kontrollera och reparera eventuella smälta kablar.
• Använd dielektriskt fett för höga temperaturer på alla kontakter.

Observera: Vår Polaris-regulator passar korrekt för de listade modell-/årsmodellerna. Du kan dock märka att vi använder en något annorlunda trådfärg på vår regulator jämfört med vissa OEM-delar, specifikt för GULA kablar. Se anvisningarna för trådfärg och funktion för vår regulator nedan.

Röd tråd:
Batteri positiv utgång. Detta är samma som den RÖDA tråden på OEM-regulatorer.

BRUN tråd (eller metallfäste om ingen BRUN tråd):
Batteri negativ (jord) utgång. Detta är samma som den BRUNA tråden på OEM-regulatorer. Om det inte finns någon BRUN tråd är regulatorns metallfäste jord.

Alla trådar med GULT, oavsett randfärg:
Stator AC-ingång. Alla ledningar med någon GULT, oavsett randfärg, är likvärdiga, utbytbara och har ingen polaritet. De flesta OEM-regulatorer har dock likvärdiga GULA, GUL/RÖDA och GUL/BRUNA eller GUL/SVARTA ledningar. Vår regulator har vanligtvis liknande färgade GULA ledningar med ränder för att i allmänhet matcha OEM-enheten. Tänk på att de GULA kablarna kan installeras i valfri ordning för att ansluta till GULA kablar på fordonet.

Varning:

Risk för elektrisk stöt. Koppla bort batteriet före service.
Se till att installationen utförs korrekt av en kvalificerad tekniker för att undvika funktionsfel.
